ZPŮSOB VÝROBY

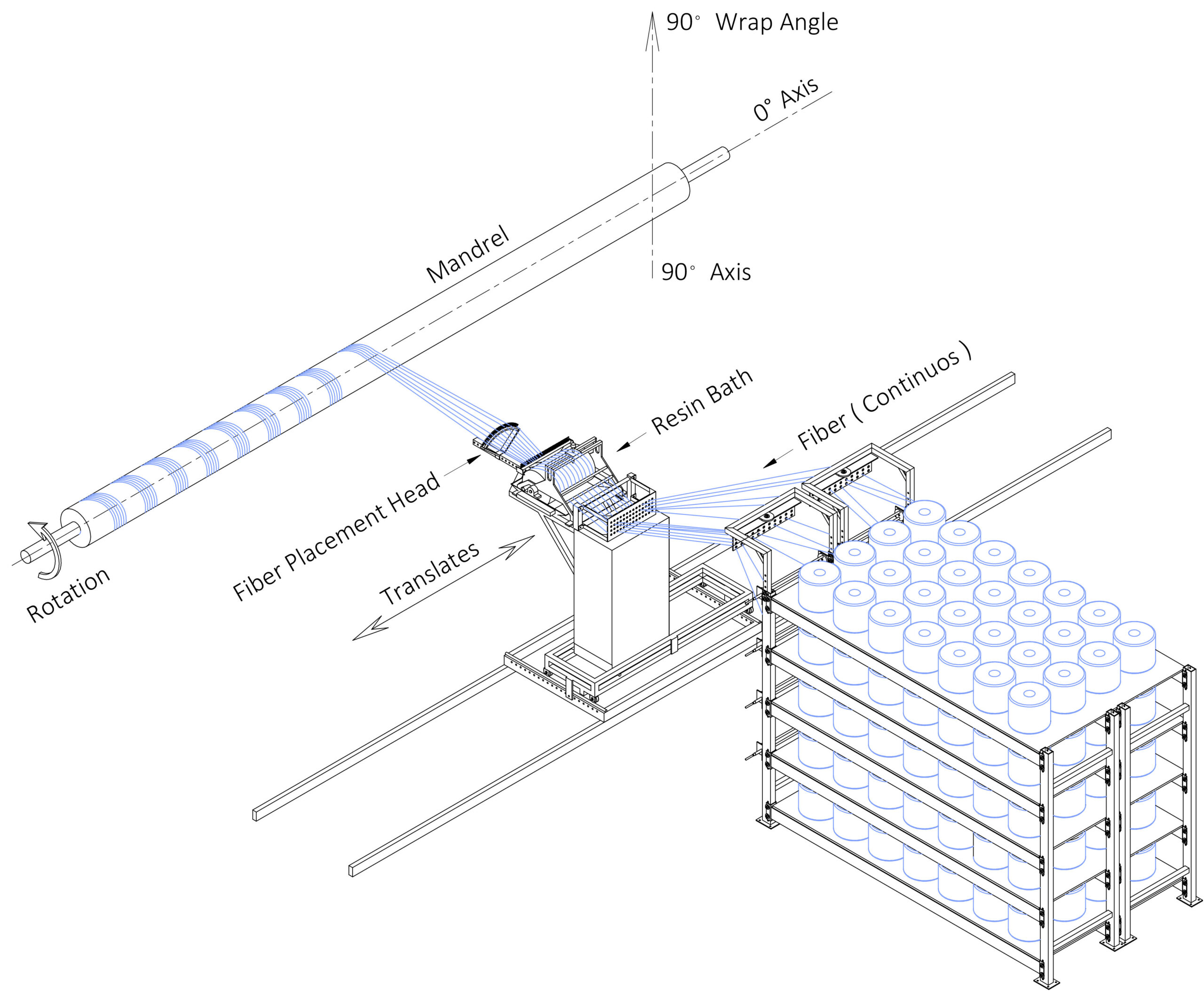

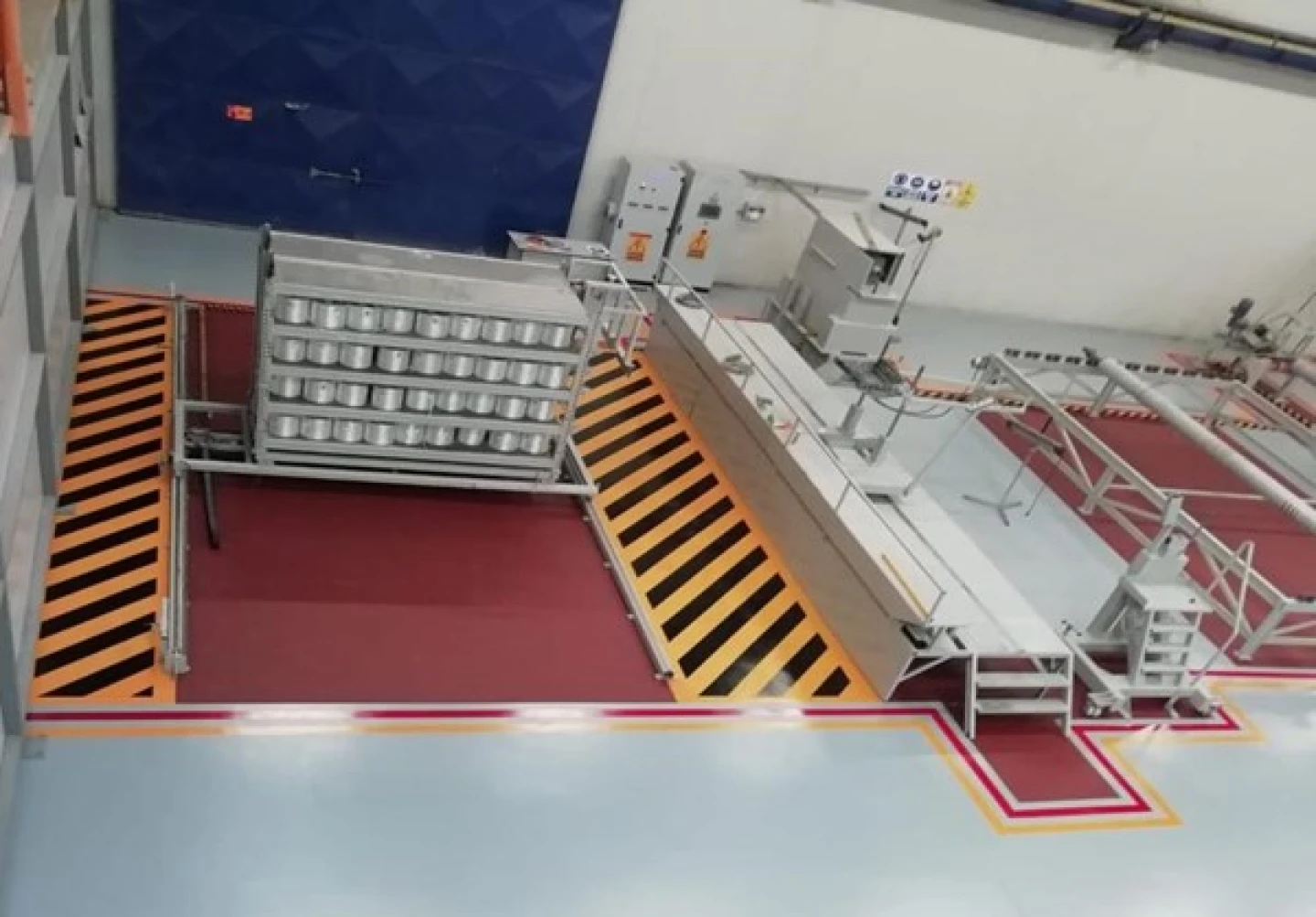

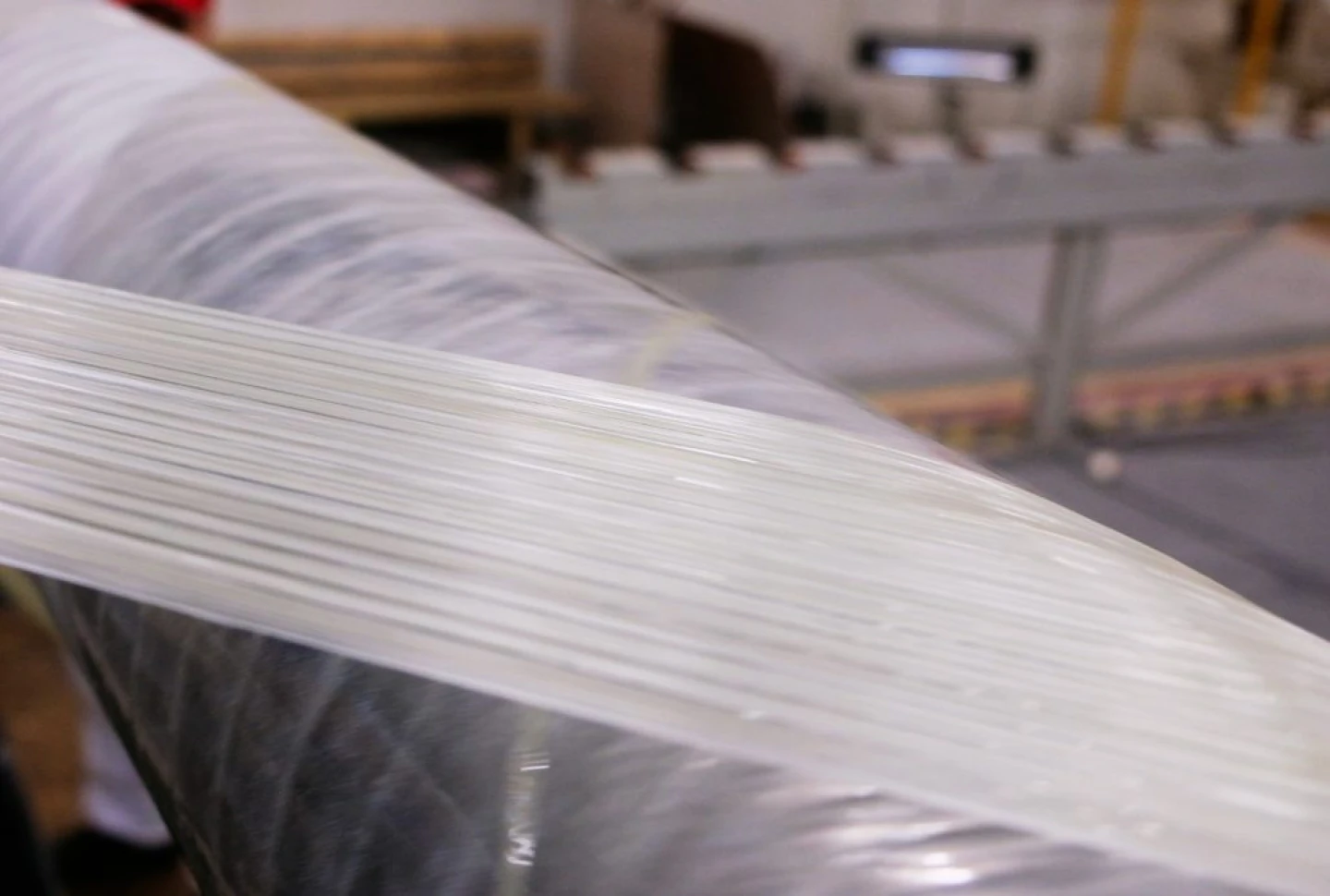

Trubky jsou vyráběny pomocí přerušovaných procesů navíjení vlákna na počítačem řízené výrobní lince. Automaticky probíhá řízení rychlosti otáčení formy při navíjení impregnovaných vláken. Současně se za pomoci distribuční hlavy automaticky mění vzor, úhel a tloušťka stěny potrubí.

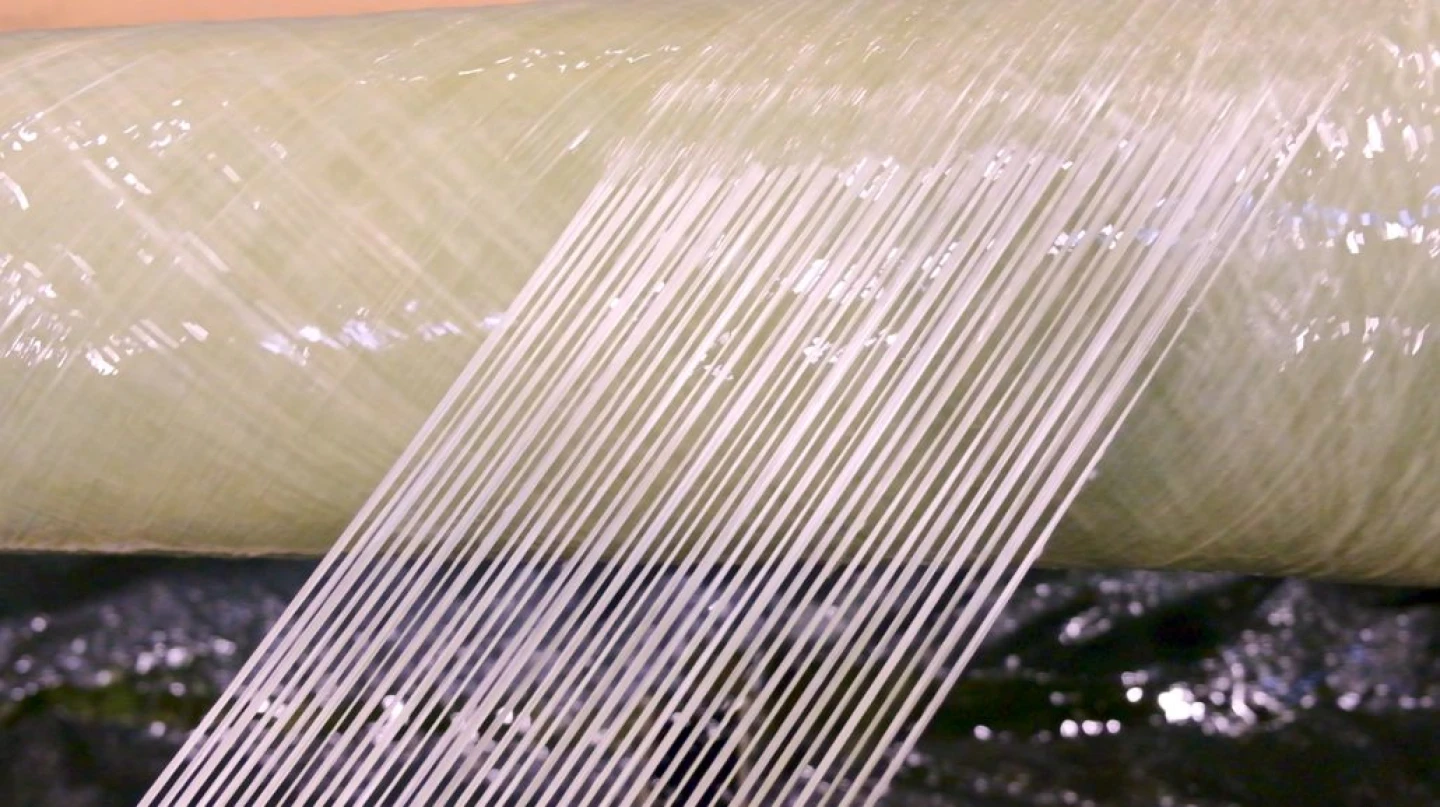

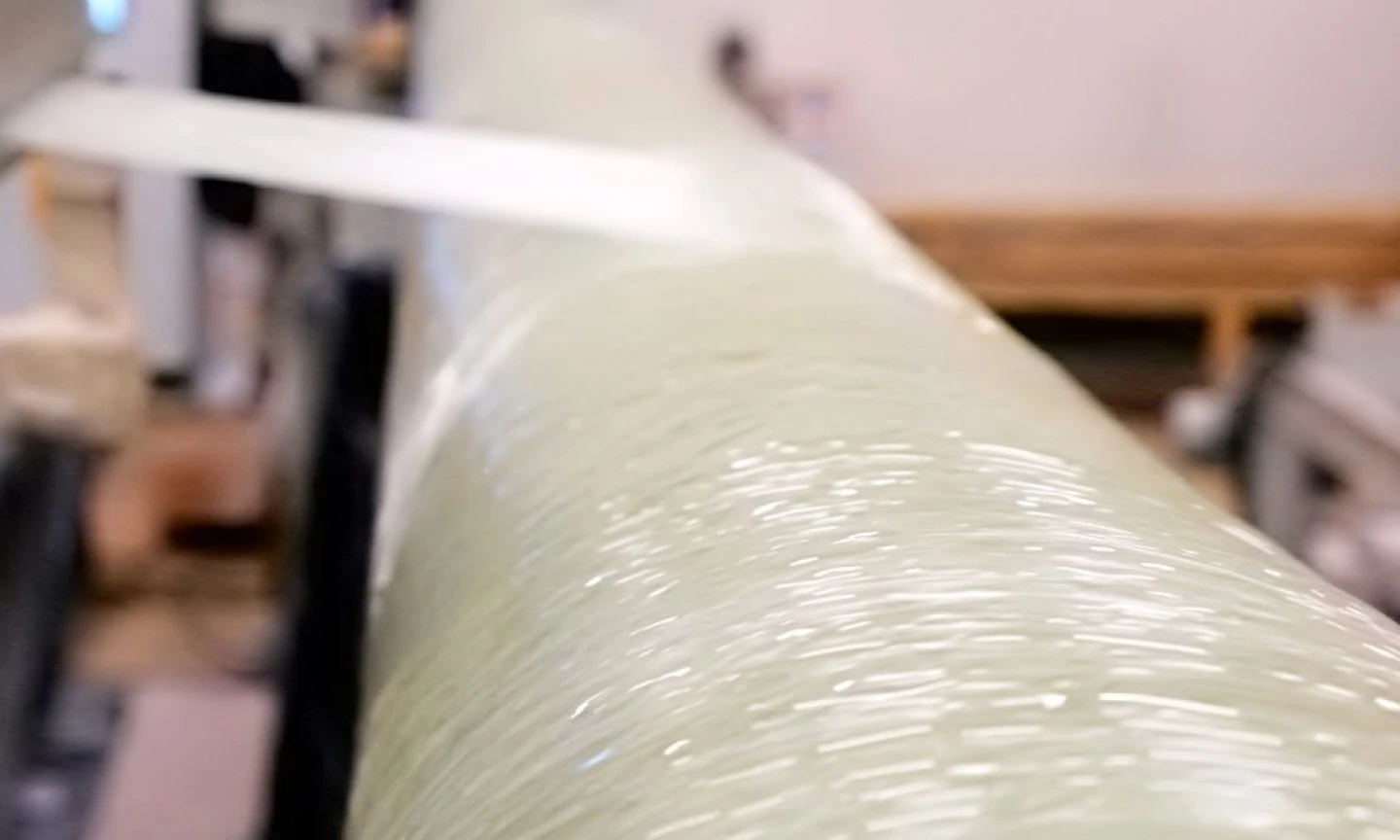

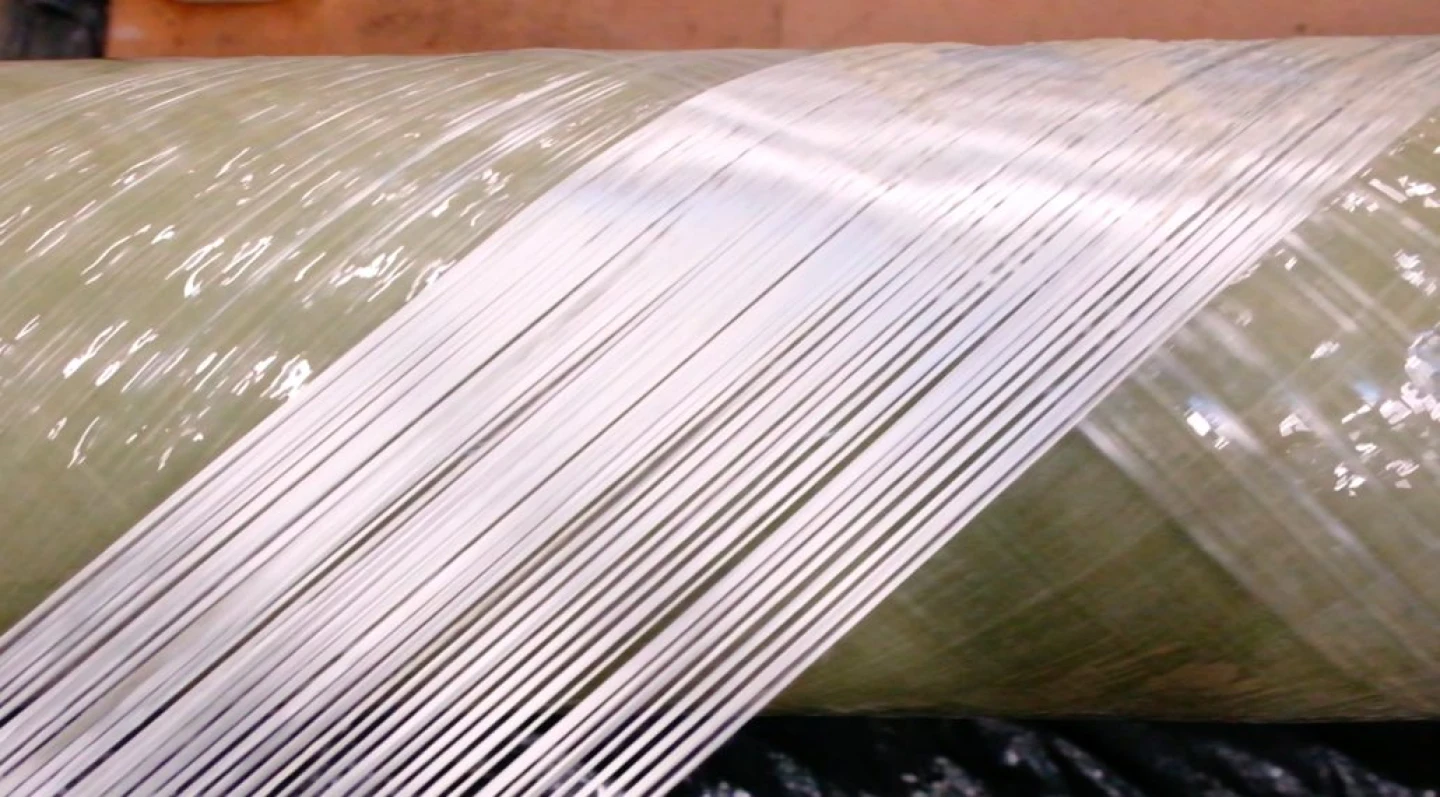

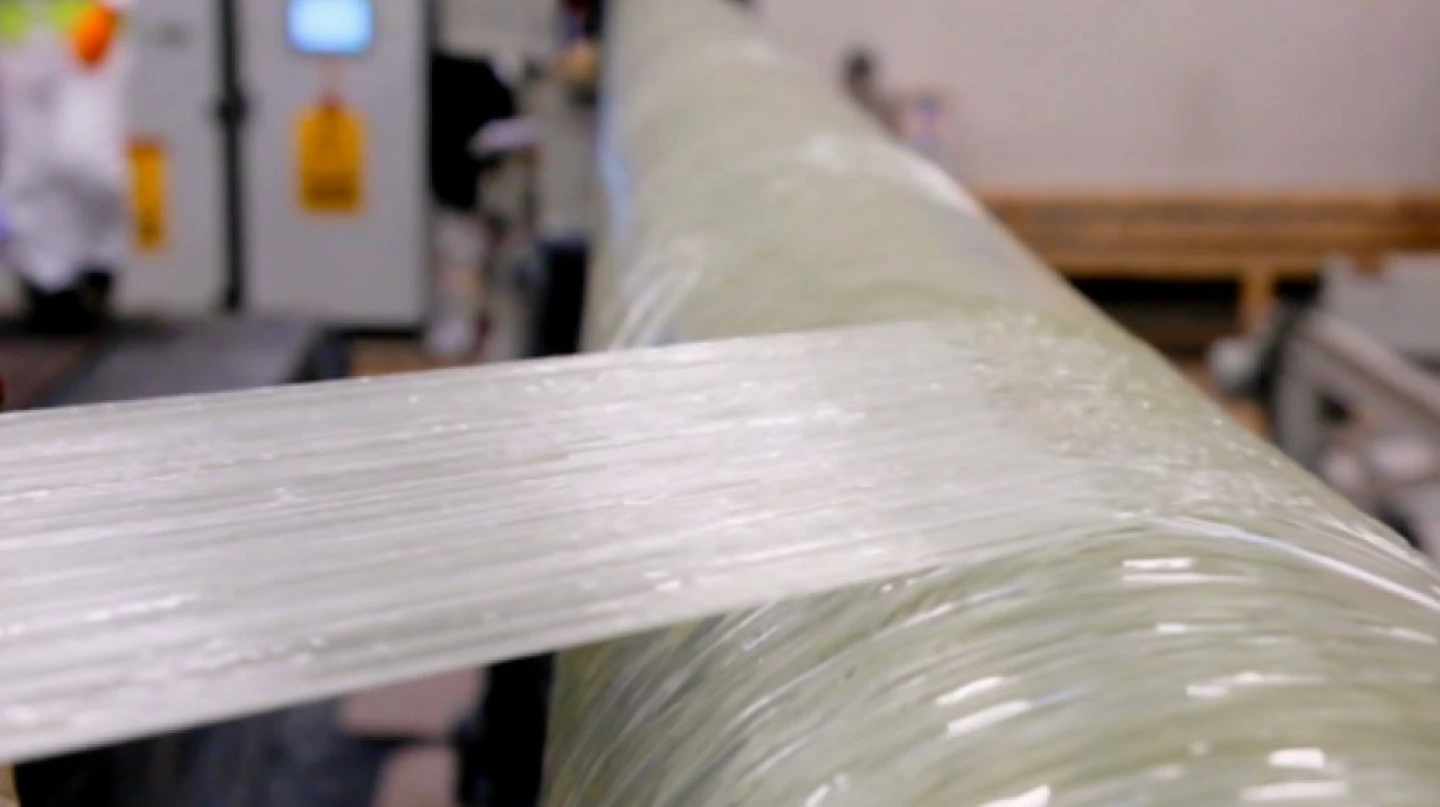

Vnitřní průměr hotové trubky je definovaný vnějším průměrem trnu a navržené tloušťky stěny se dosáhne opakovaným vinutím. Vnější průměr trubky je tak určen tloušťkou stěny. Po ukončení výrobního procesu se hotová trubka oddělí od formy za pomoci speciálního zařízení.

2- OBLASTI POUŽITÍ:

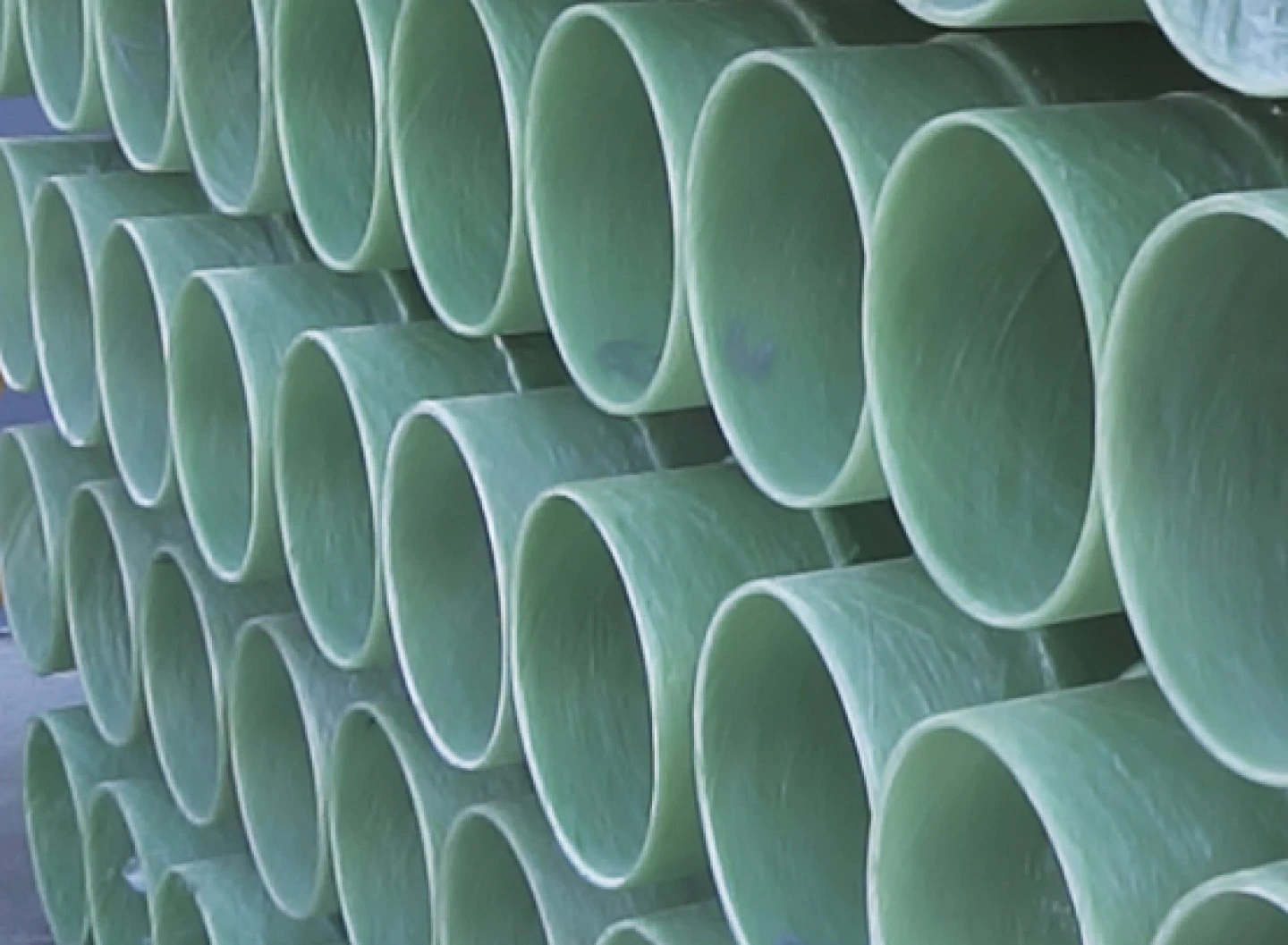

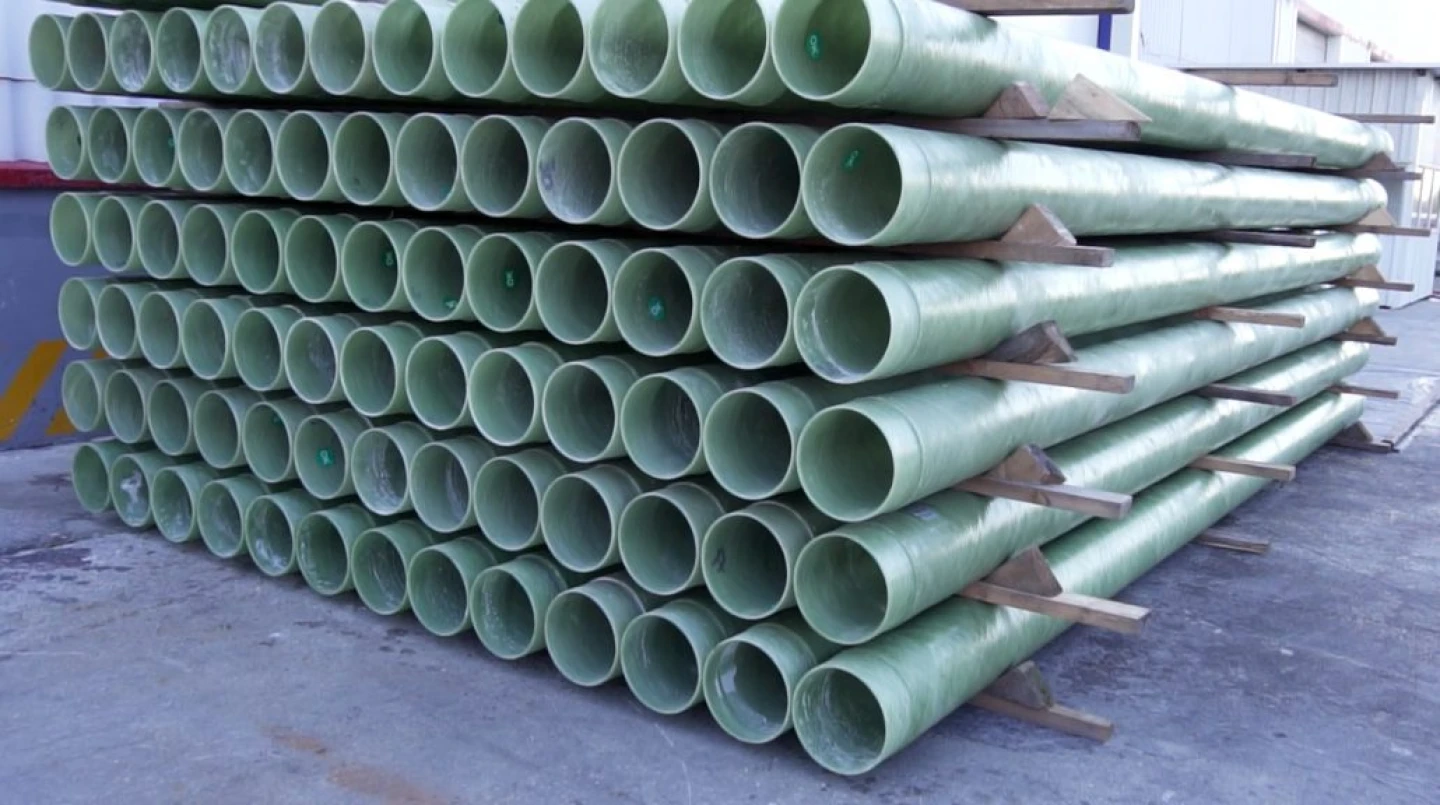

Spirálovitě vinuté GRP potrubí SUPERLIT je používáno v těchto oblastech:

• Rozvody vody pro tlakové a nelakové řady
• Kanalizační systémy (občanské i průmyslové)
• Rozvody vody pro zavlažování
• Produktové rozvody v průmyslu
• Nadzemní aplikace
• Čistírny odpadních vod
• Podmořské potrubní vedení
• Potrubí pro protláčení a relining

3- VSTUPNÍ MATERIÁLY:

• Pryskyřice : ortoftalová, teraftalová, isoftalová, vinylesterová
• Typy skelného vlákna: E-Glass nebo ECR

4- JMENOVITÉ PRŮMĚRY A TLAKOVÉ TŘÍDY:

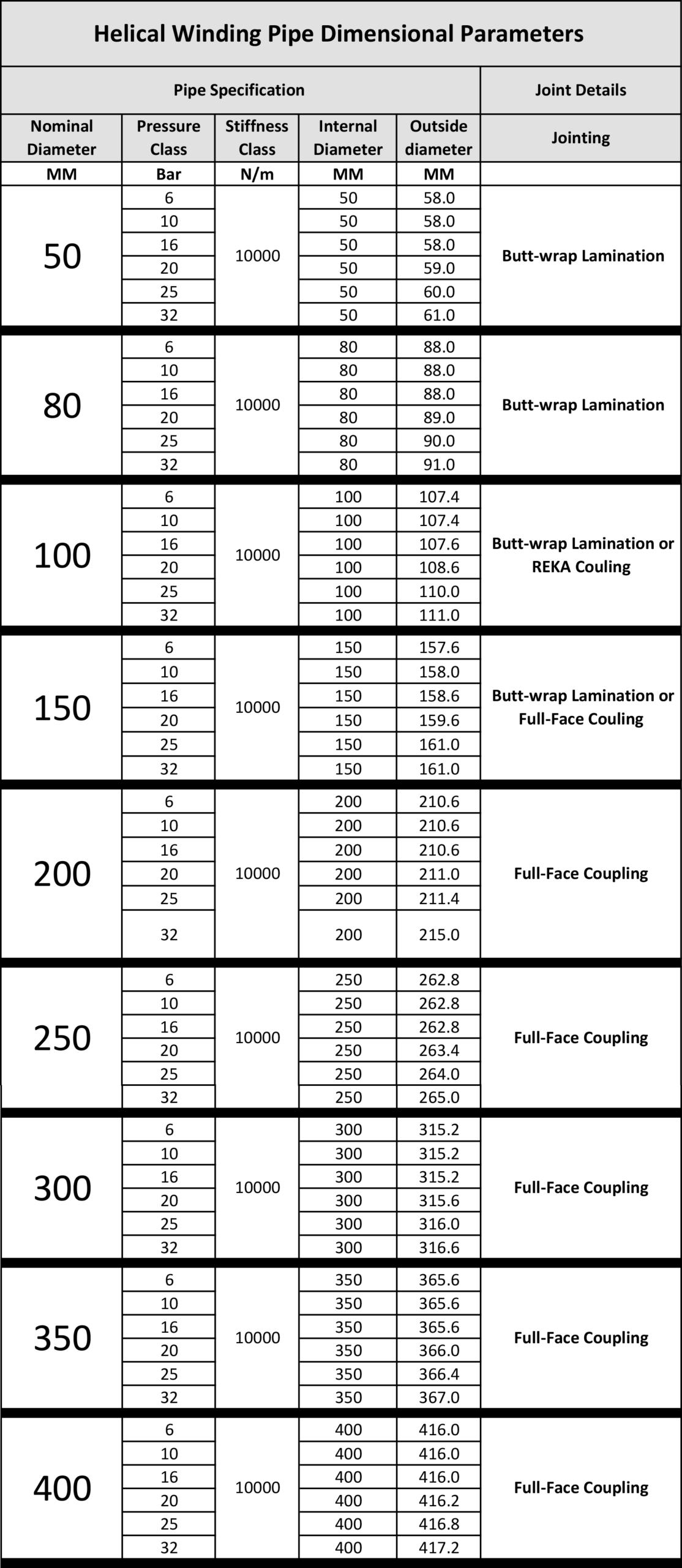

Jmenovité průměry a tlakové třídy GRP trubek a tvarovek vyráběných spirálovým navíjením skelného vlákna jsou uvedeny v tabulce níže.

5- TŘÍDA KRUHOVÉ TUHOSTI (SN):

Základní třída kruhové tuhosti je SN 10000 Pa. Vyšší třídy tuhosti jsou k dispozici až do SN 1000000 Pa pro protláčecí aplikace nebo v projektech se speciálními požadavky.

6- TYPY SPOJENÍ:

Pro spojení tohoto typu potrubí se používají 2 systémy:

• Pevný jištěný spoj: Butt-Wrap laminace nebo zámkový spoj
• Nejištěný flexibilní spoj: GRP spojka s integrovaným těsněním
